棒线材系列产品

  • 导布辊

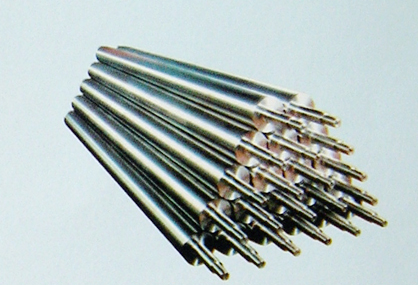

导布辊

导布辊

  • 产品型号:定制
  • 品牌:强生
  • 生产厂家:泰州强生机械有限公司
  • 产地:泰州
  • 产品描述:泰州强生机械有限公司导布辊专业制造商 20余年专业制造经验,导布辊可按需定制,导布辊质量可靠,价格合理,服务完善


一、产品用途

供各类染整机械设备平幅穿布及导布用,扩幅辊可有效预防织物起皱,为染整机器中的通用专件。

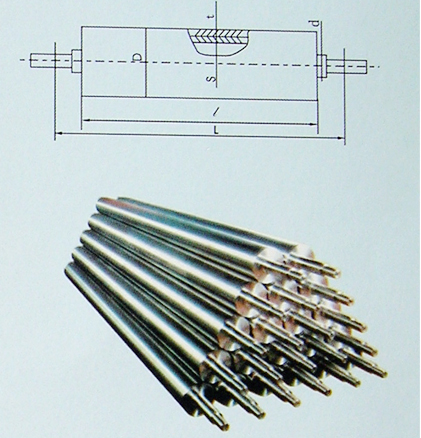

二、导布辊的结构型式

1 、普通 TMG 型


2 、复合 MT001 型


3 、固定轴式

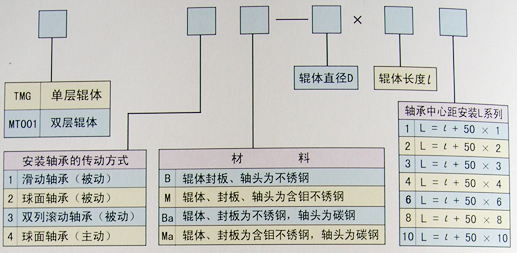

导布辊型号说明:

标志:

2.标志示例

例辊体外径为 100mm ,外层材料为 ICr18NigTi ,轴头与辊体内层材料为碳钢,辊体宽度为18O0mm ,轴承安装中心距为2300mm ,安装球面轴承的被动导布轴,轴的固定方式为A型,其产品代号为:MT0012Ba-10x18010

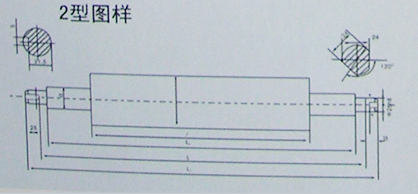

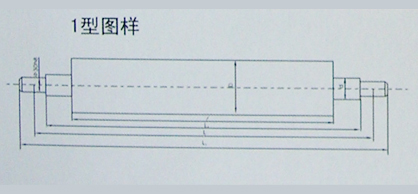

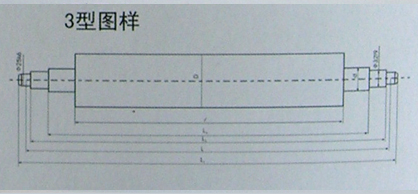

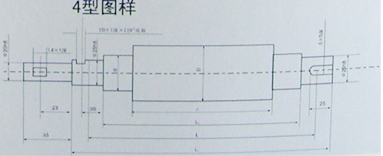

3 、各种常规型号的尺寸见下图表


型号/尺寸/项目 D L L1 L2 L3
1 型 Ф75-Ф200 l+50×i L+40 L-45
2/4 型 Ф75-Ф200 l+50×i L+45 L-30
3 型 Ф75-Ф200 l+50×i L+25 L-15 L-75

注:型号为安装轴承传动方式。 i 为安装轴承中心距的计算系数可取 1、2、 3、 4、6、 8、10

五、各系列品种规格

1.辊体长度L系列有: 1100、1200、1400、1600、1700、1800、1950、2000、2200、2400、2500、3000、3200  … (mm )

2.辊体直径D系列:Ф75、Ф90、Ф100、Ф125Ф140Ф150Ф165Ф180Ф200

3 、轴颈直径d系列应根据导布辊受力情况选择,具应为5的倍数,也可根据用户的要求,一般情况按下表尺寸推荐。


辊体直径 75 100 125 150 180 200
轴颈尺寸 25-35 35-40 35-40 40-45 40-55 45-55

基本参数、

1.普通卷制导布辊(TMG)型壁厚有: 2、2.5mm 、材料 OCr19Nig ICr18NigTi (304/2B)

2 、复合型卷制导布辊(MT001)外层壁厚为:1.2、1.5 2、2.5mm  材料 Cr19Nig 1Cr18NigTi (304/2B)  内层壁厚为2、2.5、3mm 材料:Q195

3.轴的材料有: 1Cr18Ni9Ti  OCr19Ni9 Q235-A

七、可承接各种规格的来图来样非标准导布辊、包复辊、橡胶辊、轧辊的制作

八、主要技术参数说明

外观:导布辊表面加工光滑,无对使用有害的伤痕、裂纹、锈斑、凹凸不平及其他缺陷。

2.辊体粗糙度:抛光达到Ra小于 1.6 pm

3.辊体外表对轴心线的径向圆跳动见下表 (mm )


辊体公称宽度 1100-1600 >1600-2000 >2000-2800 >2800-3600
径向圆跳动公差值 0.20 0.25 0.4-0.5 0.25-0.8

注:在辊体两端 80mm范围内允许超差 0.5mm (因焊接变形)

4 、辊体直径差(不园度)见下表 (mm )


辊体公称宽度 1100-2000 2000-3600
辊体直径差 0.20 0.25

注:在辊体两端 80mm范围内允许超差 0.5mm (因焊接变形)
